La série Echomap UHD est la nouveauté Garmin pour 2020. Cet appareil situé dans le milieu de gamme remplace l’Echomap Plus. L’Echomap UHD 92SV est la plus grande version de la série Echomap UHD avec son écran 9 pouces.

Principales caractéristiques

  • Poids 1kg
  • Dimensions du boitier 28.2 x 16.4 x 6.0 cm
  • Dimensions de l’écran 19.9 x 11.3 cm
  • Diagonale de l’écran 22.9 cm
  • Définition de l’écran 800×400 pixels
  • Ecran tactile
  • Consommation électrique 18W (1.5A maximum)
  • Compatible avec l’application ActiveCaptain

Fonction traceur

  • Antenne GPS 5hz (5 rafraîchissements par seconde)
  • Fond de carte mondial préchargé
  • Tableau des marées
  • 5000 waypoints
  • Prise en charge de l’AIS
  • Prise en charge de l’ASN
  • Création de carte bathymétrique en temps réél avec Quickdraw Contours, isobathes tous les 30cm
  • Support de la cartographie BlueChart g3

Fonction sondeur

  • Puissance de transmission 500W RMS
  • Sonde GT54UHD-TM
    • CHIRP traditionnelle Ultra Haute Définition (150-240 kHz)
      • Angle ajustable de de 16° à 24°
      • 240 mètres maximum
    • ClearVü Chirp (760-880 kHz)
      • 60 mètres de profondeur max
    • SideVü Chirp (425-585 kHz)
      • 150 mètres de chaque côté
    • SideVü UHD Chirp (1080-1230 kHz)
      • 38 mètres de chaque côté
    • LiveScope LVS32 (seulement modèle 7″ et 9″)

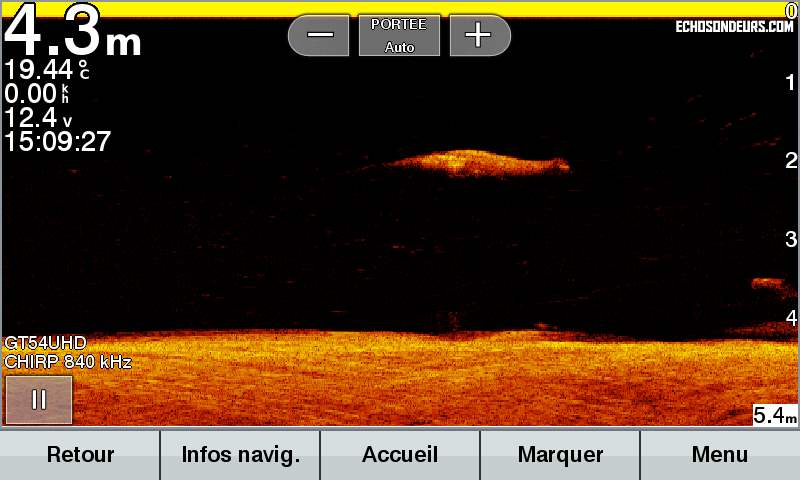

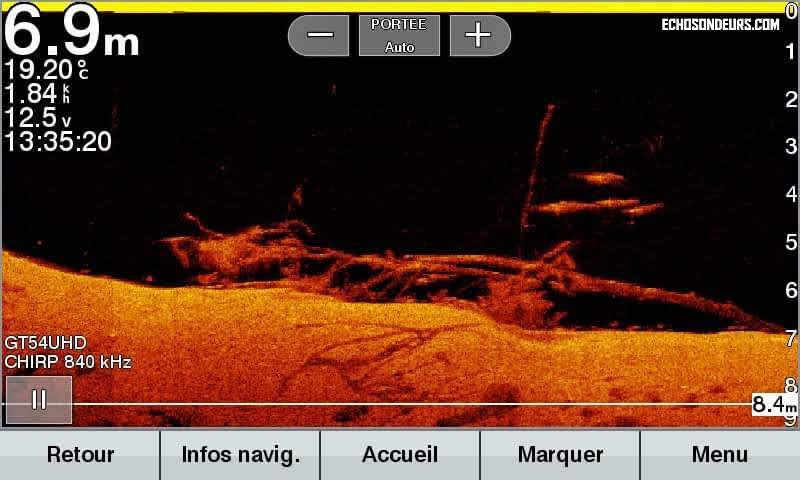

Impressions d’écran des modes ClearVü et SideVü en rivière

Sonde Garmin GT54UHD

Connectivité

  • Lecteur de carte microSD (32Go maximum)
  • Wifi
  • Bluetooth
  • NMEA 2000
  • NMEA 0183

Questions diverses

Quel fusible pour l’echomap UHD 92SV ?

Le fusible et le porte fusible sont inclus dans la boite quand vous achetez un appareil Garmin. Pour le remplacer il faudra acheter un fusible 3A à fusion rapide.

Quelle batterie pour l’echomap UHD 92SV ?

Avec une consommation maximale de 1.5A, pour 10 heures d’utilisation comptez une batterie de 20Ah en lithium ou légèrement plus pour une batterie plomb puisqu’elles ne supportent pas les décharges profondes. En mer prévoyez une marge généreuse pour ne pas être pris au dépourvu en cas d’avarie ou de mauvais temps.

Quelle carte mémoire pour l’echomap UHD 92SV ?

Un carte de 32Go au format microSD est nécessaire pour effectuer les mises à jour, les captures d’écran, enregistrer les waypoints et vos cartes bathymétriques quickdraw contours. Comme il existe plusieurs références de microSD nous vous conseillons cette carte testée et validée par nos soins (celle que nous utilisons avec cet appareil) que vous trouverez sur amazon à moins de 10€.

Quelle batterie pour la black box Livescope GLS 10?

Avec une consommation annoncée à 1.75A (4.8A au maximum dans certains cas), pour 10 heures d’utilisation comptez sur une batterie d’au minimum 20Ah en lithium ou 30Ah en plomb.

Quelle profondeur maximum pour l’echomap UHD 92SV ?

La profondeur dépend de la technologie utilisée, en mode 2D Garmin annonce 240 mètres, en ClearVü 60m, et en SideVü l’UHD fonctionnera dans maximum 9m de profondeur.

Comment effectuer une capture d’écran sur l’echomap UHD 92SV ?

Dans un premier temps activez la fonctionnalité: Paramètres > Système > Affichage > Capture d’écran > Activé.

Puis au cours de votre session de pêche restez appuyer 6 secondes sur le bouton Accueil.

Comment protéger l’écran d’un echomap UHD 92SV ?

Contre les rayures et les coups vous pouvez protéger votre écran avec une couche en verre trempé flexible comme ce modèle adapté qui est compatible avec la dalle tactile de l’echomap uhd.

Quel support pour l’écran d’un Echomap UHD 92SV ?

Nous avons actuellement le support RAM, très solide et qui convient parfaitement sur un kayak Hobie Compass.

Test et avis du sondeur Garmin Echomap UHD 92SV

Cet appareil est une porte d’entrée pour ceux qui veulent s’équiper de l’incroyable livescope LVS32. Équipé de la sonde GT54UHD, vous bénéficiez de la technologie CHIRP et d’une netteté des images grâce aux hautes fréquences utilisées.

Garmin a bien pensé le mode 2D Chirp. Vous pouvez partager l’écran une zone pour afficher le fond de manière

Pensé pour être mis en réseau, l’Echomap UHD intègre les normes NMEA ainsi que le Wifi et le Bluetooth. Il est ainsi facile de le mettre à jour avec l’application ActiveCaptain. Vous pouvez ainsi récupérer sur votre smartphone ou tablette vos waypoints et vos cartes bathymétriques créées avec Quickdraw Countours pour préparer votre prochaine session depuis chez vous en préparant vos trajets à l’avance.

L’écran est tactile et réactif, la navigation entre les menus est fluide, l’ergonomie est bien pensé avec ce mix bouton/écran tactile. On peut juste regretter que la définition d’écran ne soit pas supérieure. La définition d’écran suffisante dans la plupart des cas peut être pénalisante en cas de partage d’écran (SideVü+ Carto + ClearVü par exemple). Le nombre de pixels alloués à chaque fenêtre pénalisera la précision de détection. Il faudra passer à l’Echomap Ultra pour partager ses fenêtres en toute aisance.

Doté de la même sonde que l’Echomap Ultra ce appareil saura contenter les amateurs de belles détections à un tarif qui le place légèrement au dessus de la concurrence (Lowrance Elite Ti2, Humminbird Helix 9 G3N MSI+).
