Interprétation sondeur: Comprendre l’arc

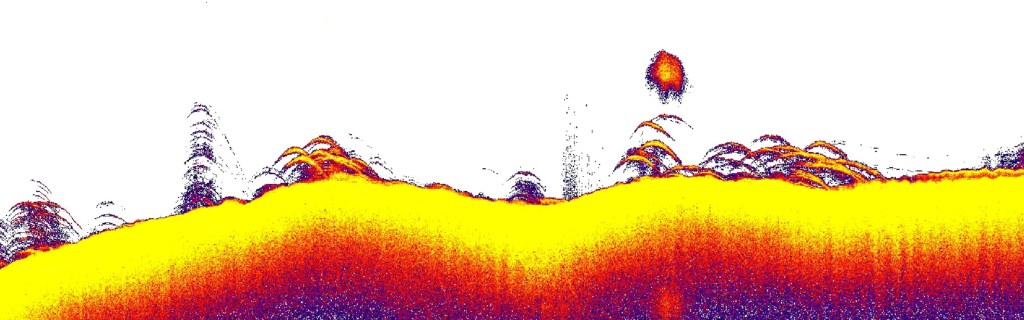

Figure graphique assez emblématique de nos sondeurs, l’arc est la représentation des poissons sur nos écrans. Sa forme varie selon la vitesse de déplacement et la sonde utilisée. Faisons le point pour comprendre pourquoi un poisson est représenté par un arc et comment interpréter l’image du sondeur.

Pourquoi un poisson ressemble à un arc sur les sondeurs ?

Il est nécessaire de (re)préciser qu’un sondeur mesure une distance et non une profondeur. Le signal ultrason émis par votre sonde ressemble (presque) à un cône. Si vous passez au dessus d’un poisson en avançant à vitesse constante:

  1. Le poisson sera premièrement détecté sur le bord du cône.
  2. Le poisson se situe désormais au centre du cône, au plus proche de la sonde.
  3. Le poisson sort du cône.
fisharch[1]

Un arc se dessine donc logiquement car le bateau est en mouvement.

A noter que l’arc ne se forme qu’avec le mode primaire puisqu’en Side Imaging ou Down Imaging le faisceau ultrason est fin. Cette finesse de faisceau ne permet pas de dessiner un arc. En Down Imaging les poissons seront représentés de manière plus réaliste.

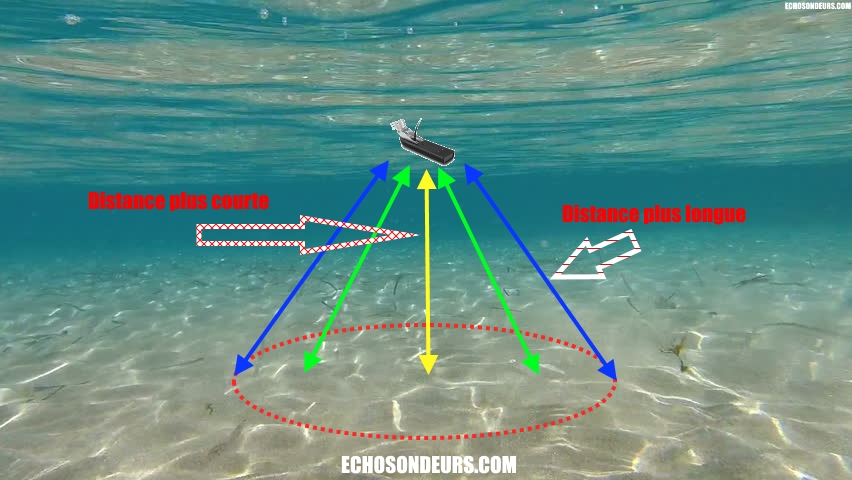

Représentation des distances selon l’emplacement dans le cône d’ultrasons

Comment interpréter l’arc sur son sondeur ?

Trois paramètres majeurs entrent en jeu; la vitesse de l’embarcation, la sonde utilisée et la profondeur de tenue des poissons.

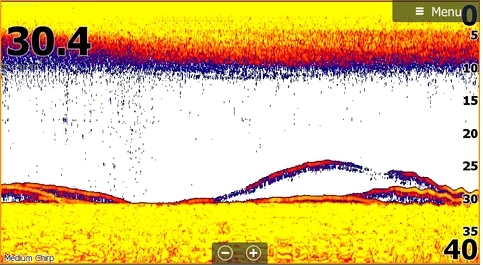

Banc de poissons derrière une cassure

Influence de la vitesse

La vitesse de déplacement du bateau influe sur la représentation des poissons.

  • A l’arrêt les poissons apparaîtront sous forme de trait droit continue.
  • A vitesse lente les poissons apparaîtront sous une forme longue et légèrement courbée.
  • A vitesse plus soutenue, un arc assez resserré sera dessiné à l’écran.

Rôle de la sonde

Chaque marque de sondeur est compatible avec une ou plusieurs sondes. Si la sonde émet sur un angle faible (20° ou moins) les poissons apparaîtront plus plats. Sur un angle très ouvert (par exemple 60°) les poissons seront dessinés de manière très incurvée.

Profondeur des poissons

En corrélation avec l’angle d’émission du signal ultrasonore, la profondeur des poissons va diminuer ou accentuer la courbure de ce fameux ‘arc’. A une profondeur plus élevée, le poisson apparaîtra de manière plus étirée car il restera plus longtemps dans la zone d’émission de l’ultrason.

Deux beaux poissons restent sous la sonde

Ce qu’il faut retenir

  • L’arc est causé par la distance supérieure des poissons par rapport à la sonde aux extrémités du cône.
  • Pour connaitre la profondeur du poisson, il faut retenir le point le plus haut de l’arc.
  • Plus l’angle du cône est grand plus l’arc sera courbé.
  • Votre embarcation à l’arrêt, un poisson immobile sera représenté par un ligne droite.
  • La taille des poissons est estimable à travers l’épaisseur de l’arc.
